История

История завода начинается 6 мая 1895 года c официального открытия “Луганского патронного завода”. Новый казенный патронный завод, производительностью 100 млн. штук патронов в год, выпускал патроны калибра 7,62х54мм, изобретенные русским офицером полковником Роговцевым. Завод стал основным поставщиком боевых патронов для царской армии.

Октябрьская революция и гражданская война привели завод практически к полной остановке и разрушению. После гражданской войны завод быстро восстановил свое производство и, кроме того, начал изготовление технологического оборудования.

Во время Великой Отечественной Войны в конце 1941 года завод был эвакуирован в районы Урала, Сибири, Средней Азии и на его базе было образовано 7 заводов. Было изготовлено более 4 млрд. патронов к стрелковому оружию.

В 1953 году впервые в стране завод начал производство принципиально нового, высоко-производительного технологического оборудования – автоматических роторных линий, на базе которых впоследствии было построено несколько комплексно автоматизированных заводов для выпуска патронов.

Новым этапом развития патронного производства стало создание в 2002 году ЧАО «Луганский Патронный Завод». Новая концепция ЧАО «ЛПЗ» на текущий момент – расширение номенклатуры выпускаемых изделий, пользующихся спросом на мировом рынке, в том числе изделий в соответ-ствии со стандартами ведущих мировых производителей патронов с использованием потенциальных возможностей роторной технологии.

Предприятие является не только производителем широкой номенклатуры патронов, но и изготовителем и поставщиком технологического оборудования роторного типа, а также инструментария и технологической остнастки, необходимой для производства патронов.

Патронное производство

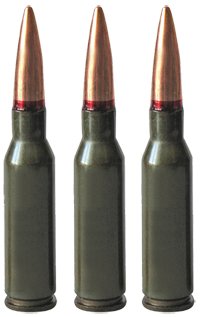

5,45×39 мм — малокалиберный советский промежуточный унитарный патрон центрального воспламенения. Разработан в начале 1970-х годов группой конструкторов и технологов под руководством В. М. Сабельникова: Л. И. Булавской, Б. В. Семиным, М. Е. Федоровым, П. Ф. Сазоновым, В. И. Волковым, В. А. Николаевым, Е. Е. Зиминым, П. С. Королевым. Принят на вооружение в 1974 году. При проектировании патрона 5,45×39 мм разработчики учитывали опыт создания и боевого применения американского патрона 5,56×45 мм, поэтому новый патрон получился сопоставимым по эффективности, несмотря на меньшую мощность. Малокалиберная пуля с высокой начальной скоростью, обеспечивает высокую настильность траектории (в сравнении с патроном 7,62×39 мм, дальность прямого выстрела увеличилась на 100 метров), обладает неплохим пробивным действием и значительной убойной силой. Малый импульс отдачи в момент выстрела благоприятно сказывается на кучности и меткости стрельбы, а уменьшение массы патрона позволяет стрелку увеличить носимый боезапас (200 патронов 7,62×39 мм весят столько же, сколько 300 патронов 5,45×39 мм).

Патроны спортивные 5.45х39-4 мм с пулей со свинцовым сердечником 7С1.00.00

Патроны спортивные 5.45х39-4 мм с пулей со свинцовым сердечником 7С1.00.00

Патроны калибра 5,45х39 мм предназначены для стрельбы в спортивных целях в соревнованиях по служебно-прикладным видам спорта из ручного огнестрельного нарезного оружия в различных климатических условиях, для учебно-тренировочных стрельб в тирах по стационарным и подвижным мишеням, а также для стрельбы из нарезного охотничьего оружия на дистанцию до 300 м в условиях промысловой и любительской охоты на зверя массой от 3 до 20 кг.

  • Калибр, мм - 5,45;
  • Средняя скорость полета пули V10, м/с - 785-810;
  • Максимальное давление пороховых газов, МПа - 294,2(3000);
  • Средняя кучность стрельбы R50 на дальности 100 м, см. - 3,5;
  • Масса пули, гр. - 4,3-4,5;
  • Количество патронов:
  • в коробке, шт. - 30;
  • в ящике, шт. - 1200.

Патроны спортивно-охотничьи 7.62х39-8 мм со свинцовым сердечником ПБ72.01.00.000

Патроны спортивно-охотничьи 7.62х39-8 мм со свинцовым сердечником ПБ72.01.00.000

Патроны предназначенные для стрельбы из нарезного оружия на дистанцию до 300 м в условиях промысловой и любительской охоты на зверя массой от 50 до 150 кг в различных климатических условиях, а также спортивных и тренировочных стрельб в тирах по стационарным и подвижным мишеням.

  • Калибр, мм - 7.62;
  • Средняя скорость полета пули (V25ср.), м/с - 710-725;
  • Среднее значение максимального давления пороховых газов, МПа (кгс/см2), не более - 274,6 (2800);
  • Средний поперечник рассеивания пуль из 5 групп по 10 выстрелов на расстоянии 100 м, мм, не более избаллистических кучностных стволов - 100;
  • Масса пули, гр. - 7,8-8,1;
  • Количество патронов:
  • в коробке, шт. - 20;
  • в ящике, шт. - 1000.

Патроны 9х19 мм с пулей со свинцовыми сердечником ПУ9Л.00.000

Патроны 9х19 мм с пулей со свинцовыми сердечником ПУ9Л.00.000

Патроны предназначены для спортивной стрельбы, а также тренировочных стрельб из нарезного огнестрельного оружия в различных климатических условия.

  • Калибр, мм - 9;
  • Средняя скорость полета пули (V 10ср.), м/с - 340-360;
  • Максимальное давление пороховых газов, МПа - 252;
  • Среднее значение максимального давления пороховых газов, МПа (кгс/см2), не более - 260(2100);
  • Средняя кучность стрельбы на дальности 100 м из баллистического кучностного ствола (R50ср.), см, не более - 3,0;
  • Масса пули, гр. - 7,8-8,0;
  • Количество патронов:
  • в коробке, шт. - 50;
  • в ящике (гофрокартон), шт. - 750.

Патрон 9х18-7мм с пулей со свинцовым сердечником ППМ9С.00.000

Патрон 9х18-7мм с пулей со свинцовым сердечником ППМ9С.00.000

Предназначен для спортивной и тренировочной стрельбы из нарезного огнестрельного оружия в различных климатических условиях.

  • Калибр, мм - 9
  • Средняя скорость полета пули при стрельбе из баллистического ствола (V10ср.), м/с - 280-305;
  • Среднее максимальное давление пороховых газов, МПа (кгс/см2), не более - 117,7(1200);
  • Средняя кучность стрельбы на дальности 25 м из баллистического кучностного ствола (R50ср.), см, не более - 3,2;
  • Масса пули, гр. - 6,75-6,95;
  • Количество патронов:
  • в коробке, шт. - 50;
  • в ящике, шт. - 750.

Патроны 5,45х39 мм с пулей повышенной пробиваемости 7C2.00.000

Патроны 5,45х39 мм с пулей повышенной пробиваемости 7C2.00.000

Патроны калибра 5,45х39 мм с пулей повышенной пробиваемости предназначены для стрельбы в различных климатических условиях из боевого оружия, состоящего на вооружении.1.Калибр, мм 5.45

  • Средняя скорость полета пули (V25ср.), м/с - 870-890;
  • Среднее значение максимального давления пороховых газов, МПа (кгс/см2), не более - 294.2(3000);
  • Средняя кучность стрельбы на дальности 100 м из баллистического кучностного ствола (R50ср.), см, не более - 3,5;
  • Масса пули, гр. - 3,49-3,74;
  • Пробивное действие пуль по стальной плите толщиной 16мм с расстояния 100м, не менее - 70%;
  • Количество патронов:
  • в коробке, шт. - 30;
  • в ящике (гофрокартон), шт. - 1200.

Патроны холостые 5,45х39 мм с пластиковым имитатором пули. 7СХ.00.000

Патроны спортивные 5.45х39-4 мм с пулей со свинцовым сердечником 7С1.00.00

Патроны калибра 5,45х39 мм предназначены для стрельбы в спортивных целях в соревнованиях по служебно-прикладным видам спорта из ручного огнестрельного нарезного оружия в различных климатических условиях, для учебно-тренировочных стрельб в тирах по стационарным и подвижным мишеням, а также для стрельбы из нарезного охотничьего оружия на дистанцию до 300 м в условиях промысловой и любительской охоты на зверя массой от 3 до 20 кг.

  • Калибр, мм - 5,45;
  • Средняя скорость полета пули V10, м/с - 785-810;
  • Максимальное давление пороховых газов, МПа - 294,2(3000);
  • Средняя кучность стрельбы R50 на дальности 100 м, см. - 3,5;
  • Масса пули, гр. - 4,3-4,5;
  • Количество патронов:
  • в коробке, шт. - 30;
  • в ящике, шт. - 1200.

Патрон с пулей со стальным сердечником 7.62х39 мм РВ72.00.000

Патрон с пулей со стальным сердечником 7.62х39 мм РВ72.00.000

Патроны предназначены для стрельбы в различных климатических условиях из боевого оружия, состоящего на вооружении.

  • Калибр, мм - 7.62;
  • Средняя скорость полета пули (V25ср.), м/с - 710-725;
  • Среднее значение максимального давления пороховых газов, МПа (кгс/см2), не более - 274.6(2800);
  • Средняя кучность стрельбы на дальности 100 м из баллистического кучностного ствола (R50ср.), см, не более - 2,5;
  • Масса пули, гр - 7,75-8,05;
  • Количество патронов:
  • в коробке, шт - 20;
  • в ящике (гофрокартон), шт. - 1000.

Патрон шумовой 7.62Х39 мм, 762Ш.00.000

Патрон шумовой 7.62Х39 мм, 762Ш.00.000

Предназначенный для безопасной имитации стрельбы из оружия калибра 7.62 мм, при проведении тренировок и учений формирований силовых структур, киносъемок, подачи звуковых сигналов, а также для ритуальных салютов.

  • Калибр, мм - 7,62;
  • Гильза - стальная лакированная;
  • Масса патрона, Гм. - 7.7-8.7;
  • Безопасное расстояние при стрельбе, м - 7;
  • Количество патронов:
  • в коробке, шт. - 20;
  • в ящике (гофрокартон), шт. - 1000.

Патроны 9х18 мм с пулей со стальным сердечником РРМ9.00.000

Патроны 9х18 мм с пулей со стальным сердечником РРМ9.00.000

Патроны предназначены для стрельбы в различных климатических условиях из боевого оружия.

  • Калибр, мм - 9;
  • Средняя скорость полета пули при стрельбе из баллистического ствола (V10ср.), м/с - 290-315;
  • Среднее максимальное давление пороховых газов, МПа (кгс/см2), не более - 117.7 (1200);
  • Средняя кучность стрельбы на дальности 25 м из баллистического кучностного ствола (R50ср.), см, не более - 3.2;
  • Масса пули, гм. - 5.75-6,15;
  • Количество патронов:
  • в коробке - 50;
  • в ящике - 750.

Патроны охотничьи 7,62х54 мм с пулей со свинцовым сердечником ПВС762.00.000

Патроны охотничьи 7,62х54 мм с пулей со свинцовым сердечником ПВС762.00.000

Патроны предназначены для стрельбы из нарезного оружия на дистанцию до 300 м в условиях промысловой и любительской охоты на зверя массой от 50 до 150 кг в различных климатических условиях, а также спортивных и тренировочных стрельб в тирах по стационарным и подвижным мишеням.

  • Калибр, мм - 7,62;
  • Средняя скорость полета пули (V25ср.), м/с - 745-765;
  • Среднее значение максимального давления пороховых газов, МПа (кгс/см2), не более - 285(2906);
  • Средний поперечник рассеивания пуль (П 100ср ) из 5 групп по 10 выстрелов на расстоянии 100м: из баллистических кучностных стволов, см, не более - 10,0;
  • Масса пули, гм. - 11,1-11,4;
  • Количество патронов:
  • в коробке, шт. - 20;
  • в ящике (гофрокартон), шт. - 480.

Патроны спортивно-охотничьи 5,56х45 мм (.223 Rem) с пулей со свинцовым сердечником ПВ556.00.000

Патроны спортивно-охотничьи 5,56х45 мм (.223 Rem) с пулей со свинцовым сердечником ПВ556.00.000

Патроны предназначены для стрельбы из нарезного оружия на дистанции до 300 м в условиях промысловой и любительской охоты на зверя массой от 3 до 20 кг в различных климатических условиях, а также спортивных и тренировочных стрельб в тирах по стационарным и подвижным мишеням.

  • Калибр, мм - 5.56;
  • Середняя скорость полета пули (V25ср.), м/с, не менее - 900;
  • Среднее значение максимального давления пороховых газов, МПа (кгс/см2), не более - 353(3600);
  • Средний поперечник рассеивания на дальности 100 м, мм, не более - 80;
  • Масса патрона гр. - 3.5-3,62;
  • Количество патронов:
  • в коробке, шт. - 30;
  • в ящике (гофрокартон), шт. - 1200.

Оборудование

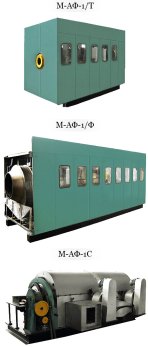

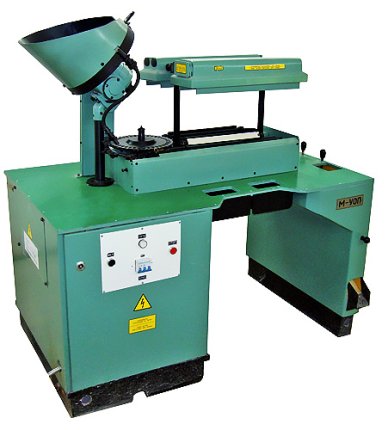

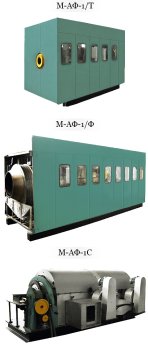

Пресс ПВ 100/800 Термохимический агрегат М-АФ-1 Станок М-УОП
Печь ОКБ 355 АРЛ М-ЛЛГ в комплекте с печью сушки М-ПСГ Волочильный стан ВС 1/550
Термохимический агрегат 1-АТ-1 Автоматическая роторная линия М-ЛЛОГ-2-56 Пресс горизонтальный ВВСО
АРЛ М-ЛГ-1р в комплекте с ЛОХ-107 Станок осмотра гильзы СА-41 Автоматическая роторная линия М-ЛКГ-56
Автоматическая роторная линия М-ЛГ-2 Комплект оборудования ВР-51 Линия выдержки М-ЛВ
Термохимический агрегат 1-АОС-1М 2 Автоматическая роторная линия 4Л-5 Авт. роторно-цепная линия М-ЛГП-56
Автоматическая роторная линия 1-ЛГ-305 Автоматическая роторная линия М-ЛМС-56 Линия упаковки ЛУ-56
Автоматическая роторная линия М-ЛГ-4-56 Автоматическая роторная линия М-ЛП Термохимический агрегат М-АТ-1

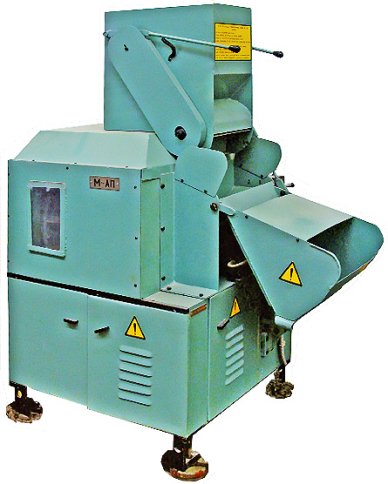

Автоматическая роторная линия М-ЛМОГ-56 Агрегат М-АП Автоматическая роторная линия М-ЛСП-56

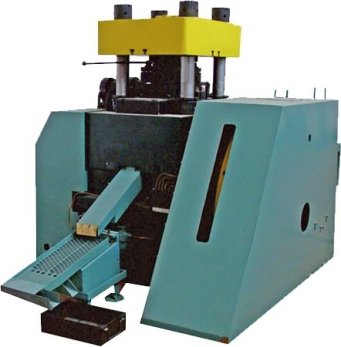

Пресс ПВ 100/800

Пресс ПВ 100/800

назначение

Пресс специальный ПВ 100/800 предназначен для вырубки деталей-заготовок из полосы.

выполняемые операции

Вырубка заготовок.

состав пресса

  • станина;
  • привод пресса;
  • электрошкаф;
  • ползун;
  • привод подачи;
  • кожух;
  • уравновешиватель;
  • воздухопровод;
  • маслопровод;
  • пневмоохлаждение штампа;
  • электрооборудование;
  • ограждение маховика;
  • агрегатированная муфта-тормоз;
  • лоток;
  • устройство для рассортировки
  • полуфабриката.
характеристики
Производительность 700 шт/мин
Потребляемая мощность 15,64 кВт
Расход сжатого воздуха 10,5 м3/ч
Габаритные размеры без упаковки:
длина 3400 мм
ширина 3400 мм
высота 2900 мм
Масса нетто 13170 кг
Габаритные размеры в упаковке:
длина 3420 мм
ширина 2422 мм
высота 2060 мм
Масса брутто 14875 кг
Номинальное усилие 100 тс
Ход траверсы 30 мм
Частота ходов ползуна 140 мин-1
Наибольшее расстояние между столом и траверсой в ее нижнем положении 430 мм
Регулировка расст.между столом и траверсой 420 мм
Размер между колонами в свету, не менее 420 мм
Размеры стола 770x1130 мм
Отверстия в столе 400x250 мм
Шаг подачи материала:
наибольший 40 мм
наименьший 17 мм
Толщина подштамповой плиты 100 мм
Род тока питающей сети Перемен. трехф.
Частота тока 50 Гц
Напряжение 380 В
Режим работы пресса Одиночн.автом. Ручн.проворот
Степень защиты IP55

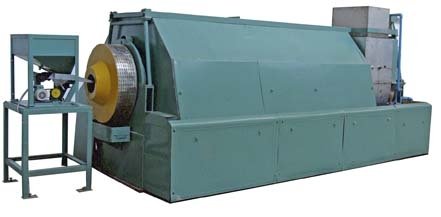

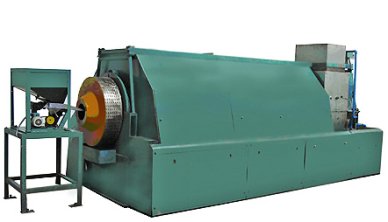

Печь ОКБ 355

Печь ОКБ 355

назначение

Печь модели ОКБ-355 предназначена для термической обработки элементов патрона.

выполняемые операции

Отжиг заготовок.

состав печи

  • электропечь;
  • шкаф управления;
  • трансформатор – 2 шт;
  • ванна барабана охлаждения.
характеристики
Производительность, гильза 750-1050 шт/мин
Производительность, пуля 1500 шт/мин
Потребляемая мощность 128 кВт
Расходы воды для охлаждения 3,7 м3/час
Количество отсасываемого воздуха вытяжной вентиляцией 600 м3/час
Габаритные размеры без упаковки:
длина 8720 мм
длина "Холодного шнека" 3100 мм
ширина 2294 мм
высота 1990 мм
Масса нетто 9400 кг
Размеры рабочего пространства:
диаметр "горячего" шнека (барабана) 406+-4 мм
длина активной части шнека 3975+-8 мм
Масса футеровки 3480 кг.
Род тока питающей сети Перем. трехфазн.
Частота тока 50 Гц
Напряжение 380 В
Степень защиты IP55

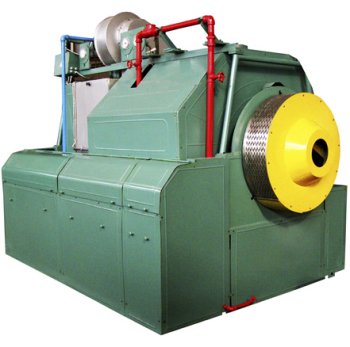

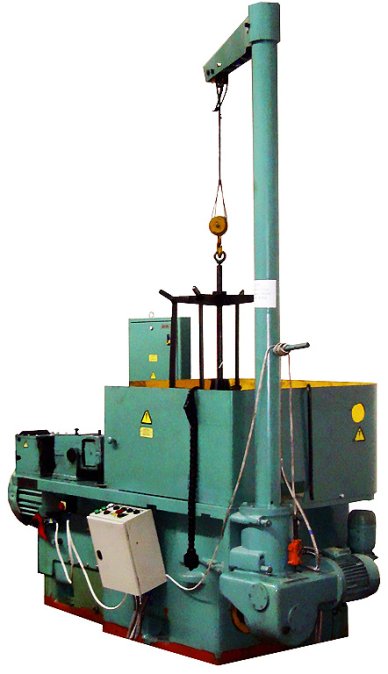

Термохимический агрегат 1-АТ-1

Термохимический агрегат 1-АТ-1

назначение

Термохимический агрегат модели 1-АТ-1 предназначен для термохимической обработки заготовок гильз.

выполняемые операции

  • Травление;
  • Промывка;
  • Фосфатирование;
  • Промывка;
  • Омыливание;
  • Сепарирование;
  • Сушка;
  • Охлаждение.

состав агрегата

  • привод;
  • рама;
  • барабан;
  • ванна.
Производительность 1800+-100 шт/мин
Количество отсасываемого воздуха вытяжной вентиляцией 4000 м3/час
Потребляемоя мощность 29,7 кВт
Расход воды для охлаждения 10 м3/час
Габаритные размеры без упаковки:
длина 6000 мм
ширина 2200 мм
высота 2310 мм
Масса нетто 8000 кг
Максимальное давление пара 3 атм.
Время прохождения полуфабриката патрона в агрегате 45,5+- миин
Степень защиты IP55

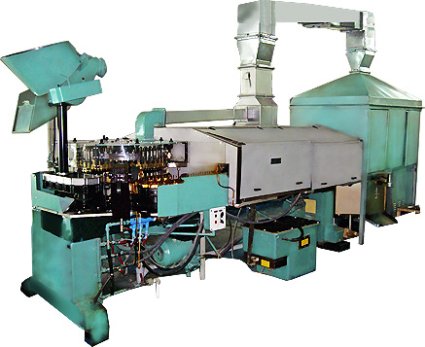

Автоматическая роторная линия М-ЛГ-1р в комплекте с линией охлаждения ЛОХ-107

Автоматическая роторная линия М-ЛГ-1р в комплекте с линией охлаждения ЛОХ-107

назначение

Автоматическая роторная линия модели М-ЛГ-1р комплекте с линией охлаждения ЛОХ-107 предназначена для изготовления заготовок вытяжки 1, вытяжки 2, отжига рекристаллизационного заготовок вытяжки 2 с последующим охлаждением.

выполняемые операции

  • Вытяжка первая;
  • Вытяжка вторая;
  • Отжиг рекристаллизационный;
  • Охлаждение.

состав линии

  • станина;
  • привод линии;
  • автомат питания;
  • привод автомата питания;
  • электрошкаф управления;
  • установка гидропривода;
  • индуктор отжига;
  • ротор свертки и вытяжки;
  • ротор вытяжки;
  • ротор отжига;
  • питатель;
  • транспортные роторы;
  • эмульсионная установка;
  • тиристорный преобразователь частоты.
характеристики
Наименование М-ЛГ-1р ЛОХ-107
Производительность 200+20 шт/мин 200+-20 шт/мин
Количество отсасываемого воздуха вытяжной вентиляцией 600 м3/час ---
Коэффициент использования, не менее 0,85 ---
Потребляемая мощность, (установленная*) 62,56 кВт 0,37 кВт
Расходы воды 4,3 м3/ч 0,2 м3/ч
Расходы сжатого воздуха 8,7 м3/ч ---
Габаритные размеры без упаковки:
длина 3730+-20 мм 1560 мм
ширина 1050+-10 мм 566 мм
высота 2720+-20 мм 1286 мм
Масса нетто 7300+-50 кг 457 кг
Степень защиты IP55 IP55

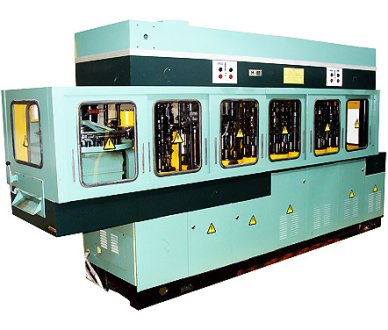

Автоматическая роторная линия М-ЛГ-2

Автоматическая роторная линия М-ЛГ-2

назначение

Автоматическая роторная линия модели М-ЛГ-2 предназначена для третьей и четвертой вытяжек, первой и второй обрезки заготовок гильз.

выполняемые операции

  • Вытяжка;
  • Обрезка;
  • Вытяжка;
  • Обрезка.

состав линии

  • станина;
  • привод линии;
  • ротор питания;
  • ротор третьей вытяжки;
  • ротор первой обрезки;
  • ротор четвертой вытяжки;
  • ротор второй обрезки;
  • транспортные роторы;
  • сборник готовой продукции.
характеристики
Производительность 200+20 шт/мин
Коэффициент использования, не менее 0,85
Потребляемая мощность, (установленная*) 62,56 кВт
Расходы воды для охлаждения 2,3 м3/ч
Расходы сжатого воздуха 0,66 м3/ч
Габаритные размеры без упаковки:
длина 3748 мм
ширина 1050 мм
высота 2720 мм
Масса нетто 7200 кг
Степень защиты IP55

Термохимический агрегат 1-АОС-1М 2

Термохимический агрегат 1-АОС-1М 2

назначение

Термохимический агрегат модели 1-АОС-1М предназначен для химического обезжиривания заготовок гильз.

выполняемые операции

  • Обезжиривание;
  • Промывка;
  • Пассивирование;
  • Сушка;
  • Охлаждение.

состав агрегата

  • станина;
  • привод;
  • рама;
  • барабан;
  • ванны;
  • вибрационный лоток;
характеристики
Производительность 1600 шт/мин
Количество воздуха отсасываемого вытяжной вентиляцией 3270 м3/час
Потребляемая мощность 29,33 кВт
Расходы воды для охлаждения 2,3 м3/ч
Расходы пара 192 кг/час
Габаритные размеры без упаковки:
длина 4405 мм
ширина 1980 мм
высота 2370 мм
Масса нетто 3500 кг
Максимальное давление пара 3 атм.
Степень защиты IP55

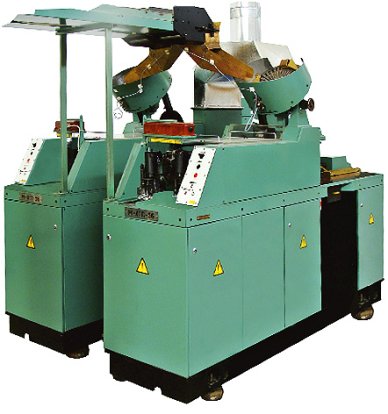

Автоматическая роторная линия 1-ЛГ-305

Автоматическая роторная линия 1-ЛГ-305

назначение

Автоматическая роторная линия модели 1-ЛГ-305 предназначена для изготовления заготовок гильзы штамповкой.

выполняемые операции

  • 100% автоматический контроль глубины капсюльного гнезда;
  • Штамповка вторая; 100% автоматический контроль глубины до вершины наковальни;
  • 100% автоматический контроль диаметра капсюльного гнезда;
  • Пробивка запальных отверстий; Зачистка кромок запальных отверстий;
  • 100% автоматический контроль наличия запальных отверстий.

состав агрегата

  • лавный привод линии;
  • автомат питания;
  • электрошкаф;
  • транспортные роторы;
  • ротор первой штамповки;
  • ротор контроля наличия гнезда;
  • ротор второй штамповки;
  • ротор контроля высоты наковаленки;
  • ротор контроля диаметра гнезда;
  • ротор пробивки;
  • ротор шарошения;
  • ротор фотоконтроля.
характеристики
Производительность 200+20 шт/мин
Коэффициент использования, не менее 0,85
Потребляемая мощность, (установленная*) 20,93 кВт
Расход воды для охлаждения 0,5 м3/ч
Габаритные размеры без упаковки:
длина 4435 мм
ширина 1065 мм
высота 2375 мм
Масса нетто 7700 кг
Степень защиты IP55

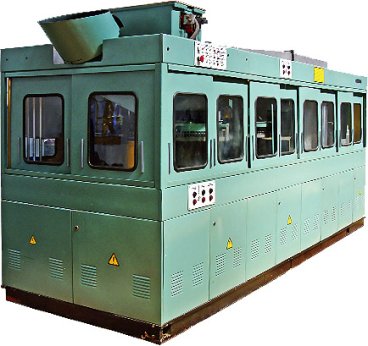

Автоматическая роторная линия М-ЛГ-4-56

Автоматическая роторная линия М-ЛГ-4-56

назначение

Автоматическая роторная линия модели М-ЛГ-4-56 предназначена для обжима заготовок гильз.

выполняемые операции

  • Отжиг дулец;
  • Охлаждение;
  • Травление;
  • Промывка;
  • Омыление;
  • Обжим первый;
  • Обжим второй;
  • Промывка;
  • Пассивирование;
  • Сушка.

состав агрегата

  • станина;
  • привод линии;
  • установка гидропривода;
  • ротор обжима;
  • ротор отжига;
  • ротор охлаждения;
  • индуктор отжига;
  • ротор технологический;
  • агрегат сушки;
  • транспортный ротор.
характеристики
Производительность 200+20 шт/мин
Коэффициент использования, не менее 0,7
Потребляемая мощность, (установленная*, без ТПЧ) 24 кВт
Расход воды для охлаждения 4 м3/ч
Расходы пара 50 кг/час
Рассходы сжатого воздуха 35 м3/час
Количество отсасываемого воздуха вытяжной вентиляцией 2500 м3/час
Габаритные размеры без упаковки:
длина 4990 мм
ширина 1665 мм
высота 2396 мм
Масса нетто 11700 кг
Время прохождения гильзы в линии 9 мин
Степень защиты IP565

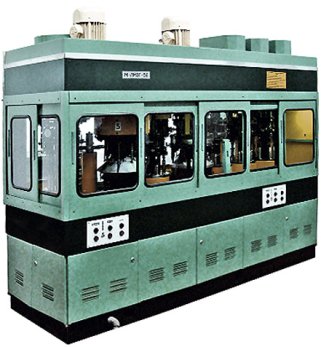

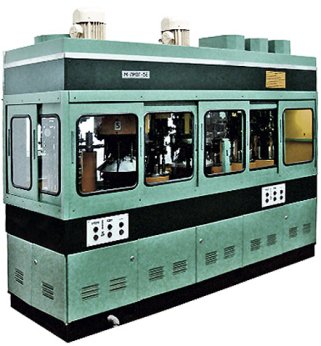

Автоматическая роторная линия М-ЛМОГ-56

Автоматическая роторная линия М-ЛМОГ-56

назначение

Автоматическая роторная линия модели М-ЛМОГ-56 предназначена для механической обработки и контроля гильз.

выполняемые операции

  • Проточка канавок;
  • Калибровка фланца;
  • Подрезка дульца;
  • 100% контроль по высоте фланца;
  • 100% контроль диаметра проточки;
  • 100% контроль длины гильзы.

состав агрегата

  • танина рамного типа;
  • главный привод;
  • ротор питания;
  • ротор проточки;
  • ротор калибровки;
  • ротор подрезки;
  • роторы контроля высоты фланца и диаметра проточки;
  • ротор контроля длины;
  • транспортные роторы;
  • контроль высоты фланца;
  • контроль диаметра проточки;
  • контроль длины;
  • привод шпинделей;
  • запоминающее устройство.
характеристики
Производительность 200+20 шт/мин
Коэффициент использования, не менее 0,7
Потребляемая мощность, (установленная*) 4,6 кВт
Расход сжатого воздуха 2,5 м3/ч
Время прохождения гильзы в линии 0,5 мин
Габаритные размеры без упаковки:
длина 3246 мм
ширина 910 мм
высота 2200 мм
Масса нетто 6800 кг
Степень защиты IP565

Термохимический агрегат М-АФ-1

Термохимический агрегат М-АФ-1

назначение

Термохимический агрегат модели М-АФ-1 предназначен для химической обработки гильз перед нанесением лакокрасочного покрытия.

выполняемые операции

  • Обезжиривание;
  • Промывка;
  • Травление;
  • Промывка;
  • Промывка;
  • Фосфатирование;
  • Промывка;
  • Пассивирование;
  • Промывка;
  • Промывка;
  • Сушка.

состав агрегата

  • Агрегат состоит из трех составных частей:
  • М-АФ-1/Т – агрегат травления;
  • М-АФ-1/Ф – агрегат фосфатирования;
  • М-АФ-1/С – агрегат сушки.
характеристики
Производительность 1600+-100 шт/мин
Вентиляция, количество отсасываемого воздуха 4500 м3/час
Потребляемая мощность 47 кВт
Расход охлаждающей воды 7 м3/час
Время прохождения гильзы в линии 0,5 мин
Расход пара 330 кг/час
длина 3246 мм
Габаритные размеры без упаковки:
длина 12635 мм
ширина 2100 мм
высота 2300
Масса нетто 13200 кг
Максимальное давление пара 3 атм., не более
Степень защиты IP55

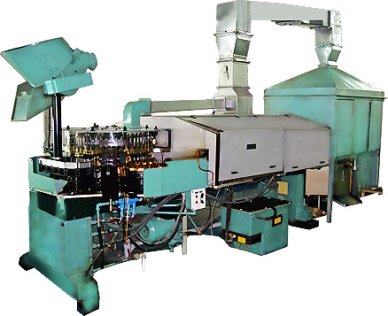

Автоматическая роторная линия М-ЛЛГ в комплекте с печью сушки М-ПСГ

Автоматическая роторная линия М-ЛЛГ в комплекте с печью сушки М-ПСГ

назначение

Автоматическая роторная линия модель М-ЛЛГ предназначена для лакирования и сушки гильз.

выполняемые операции

  • Лакирование;
  • Сушка.

состав линии

  • станина;
  • привод линии;
  • автомат питания;
  • ротор питания;
  • цепь питания;
  • ротор лакирования;
  • механизм чистки;
  • цепь транспортная;
  • индуктор сушки;
  • ротор съема;
  • лоток передачи;
  • ТПЧ 20/8 частотный
  • преобразователь.
характеристики
Наименование М-ЛЛГ М-ПСГ
Производительность 2000 м/час ---
Коэфф. использования от теоретич.выраб., не менее 0,6 ---
Потребляемая мощность 41,41 кВт 26,7 кВт
Расход воды 2 м3/ч ---
Расход сжатого воздуха 3 м3/ч ---
Габаритные размеры без упаковки:
длина 4265 мм 1900 мм
ширина 1660 мм 1275 мм
высота 2315 мм 2300 мм
Масса нетто 3250 кг 1850 кг
Рабочая температура --- 170...185 С
Время прохождения изделий через печь --- 30...35 мин
Степень защиты IP55 IP55

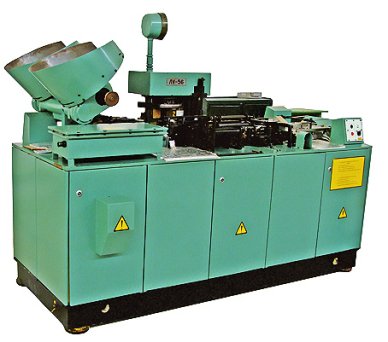

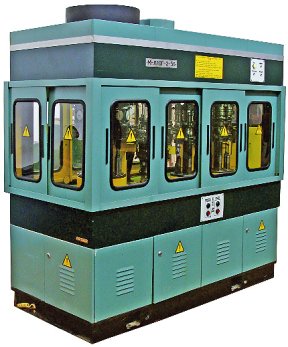

Автоматическая роторная линия М-ЛЛОГ-2-56

Автоматическая роторная линия М-ЛЛОГ-2-56

назначение

Автоматическая роторная линия М-ЛЛОГ-2-56 предназначена для автоматического сплошного контроля размеров и визуального контроля качества поверхности гильз с последующим удалением условного брака из потока.

выполняемые операции

  • 100% автоматический контроль
  • каморой;
  • 100% автоматический контроль
  • глубины до вершинки наковальни;
  • 100% автоматический контроль
  • диаметра гнезда.

состав линии

  • станина;
  • привод линии;
  • ротор питания;
  • установка электроаппаратуры;
  • установка механизма сброса;
  • ротор контроля высоты наковальни;
  • ротор контроля диаметра гнезда;
  • ротор контроля каморой;
  • транспортные роторы.
характеристики
Производительность 200+20 шт/мин
Коэффициент использования, не менее 0,7
Потребляемая мощность, (установленная*) 3 кВт
Габаритные размеры без упаковки:
длина 2115 мм
ширина 880 мм
высота 2040 мм
Масса нетто 3900 кг
Степень защиты IP55

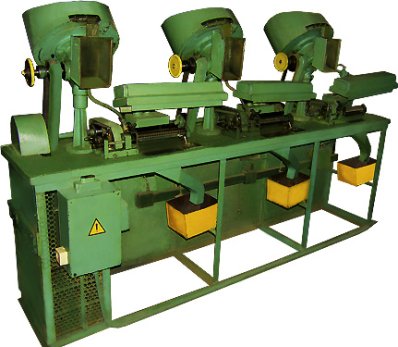

Станок осмотра гильзы СА-41

Станок осмотра гильзы СА-41

назначение

Станок осмотра гильзы СА-41 предназначен для визуального контроля качества поверхности гильз.

выполняемые операции

  • 100% визуальный контроль
  • качества поверхности гильз.

состав станка

  • станина и привод;
  • смотровые аппараты;
  • автоматы питания;
  • питатели;
  • люминесцентные лампы;
  • шнеки;
  • зеркала;
  • ящики для брака;
  • лотки.
характеристики
Производительность 285+-15 шт/мин
Потребляемая мощность 0,6 кВт
Габаритные размеры без упаковки:
длина 2670 мм
ширина 600 мм
высота 1560 мм
Масса нетто 700 кг

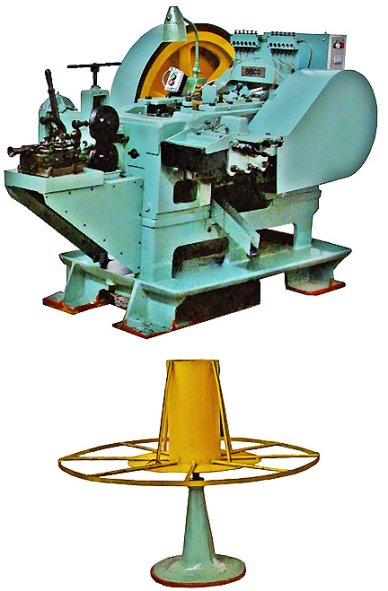

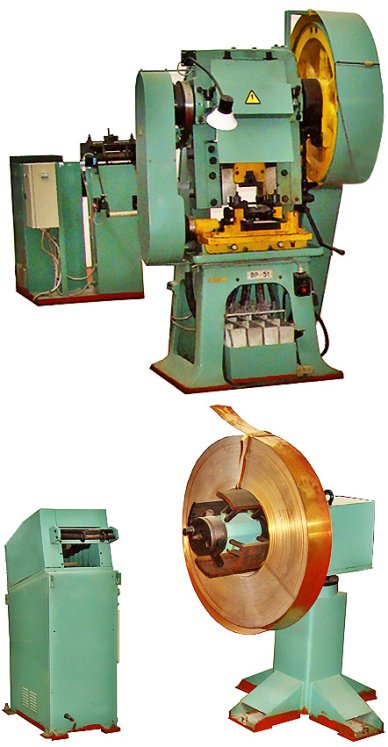

Комплект оборудования ВР-51

Комплект оборудования ВР-51

назначение

Комплект оборудования предназначен для вырубки и свертки заготовок оболочки пули.

выполняемые операции

  • Вырубка колпака;
  • Свертка колпака.

состав комплекта

  • бунтодержатель;
  • правильно-разматывающее устройство;
  • сматывающее устройство;
  • пресс ВР-51;
  • Состав пресса ВР-51:
  • станина;
  • коленчатый вал с муфтой
  • включения и тормозом;
  • узел ползунов;
  • узел автоподачи с приводом;
  • узел привода пресса;
  • узел охлаждения.
характеристики
Производительность 840 шт/мин
Потребляемая мощность 5,66 кВт
Габаритные размеры без упаковки:
длина 1533 мм
ширина 1322 мм
высота 2085 мм
Масса нетто 2500 кг
Степпень защиты IP55

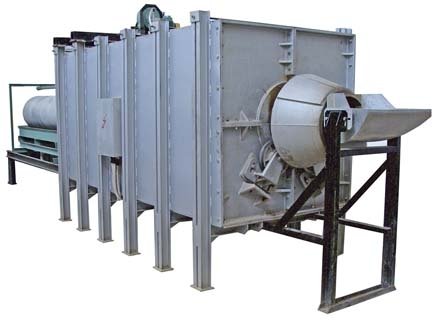

Термохимический агрегат М-АТ-1

Термохимический агрегат М-АТ-1

назначение

Термохимический агрегат типа М-АТ-1 предназначен для химической обработки заготовок оболочки пули.

выполняемые операции

  • Травление;
  • Промывка в холодной воде;
  • Омыливание;
  • Сепарирование;
  • Сушка;
  • Охлаждение.

состав агрегата

  • станина;
  • рама;
  • привод;
  • барабаны;
  • пять ванн.
характеристики
Производительность 1500+-200 шт/мин
Вентиляция, кол.отсасываемого воздуха 4000 м3/час
Потребляемая мощность 37,77 кВт
Расход воды 3 м3/час
Расходы пара 160 кг/час
Габаритные размеры без упаковки:
длина 6200 мм
ширина 1845 мм
высота 2300 мм
Масса нетто 8500 кг
Степпень защиты IP55

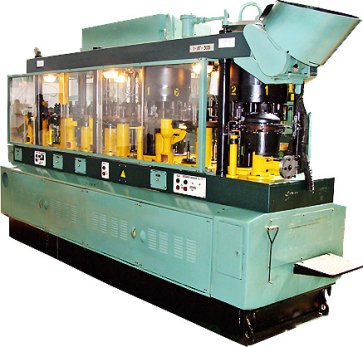

Автоматическая роторная линия 4Л-5

Автоматическая роторная линия 4Л-5

назначение

Автоматическая роторная линия модели 4Л-5 предназначена для изготовления оболочек пуль.

выполняемые операции

  • Первая вытяжка;
  • Вторая вытяжка;
  • Первый обжим;
  • Второй обжим;
  • Третий обжим;
  • Четвертый обжим;
  • Обрезка оболочки;
  • Расправка оболочки.

состав линии

  • станина;
  • электрокоммуникация;
  • установка гидропривода;
  • ротор вытяжки I;
  • ротор вытяжки II;
  • ротор обжима I;
  • ротор обжима II;
  • ротор обжима III;
  • ротор обрезки IV;
  • ротор расправки;
  • ротор съема;
  • транспортный ротор;
  • автомат питания.
характеристики
Производительность 200+20 шт/мин
Коэффициент использования, не менее 0,7
Потребляемая мощность 30 кВт
Расход воды для охлаждения 1 м3/час
Габаритные размеры без упаковки:
длина 4360 мм
ширина 1100 мм
высота 2397 мм
Масса нетто 10000 кг
Степпень защиты IP55

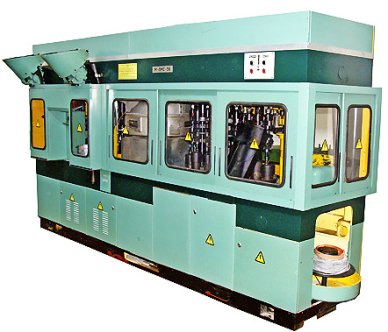

Автоматическая роторная линия М-ЛМС-56

Автоматическая роторная линия М-ЛМС-56

назначение

Автоматическая линия модели М-ЛМС-56 предназначена для изготовления свинцовой рубашки и предварительного монтажа пуль.

выполняемые операции

  • Рубка свинцовой заготовки;
  • Штамповка первая;
  • Штамповка вторая;
  • Сушка;
  • Запрессовка сердечника в рубашку;
  • 100% визуальный контроль;
  • Вставка узла в оболочку и предварительная загибка
  • краев оболочки.

состав линии

  • станина;
  • устройство запоминающее;
  • ротор рубки заготовок;
  • ротор штамповки;
  • ротор вытяжки;
  • ротор сушки;
  • ротор запрессовки сердечника;
  • ротор осмотра;
  • транспортные роторы;
  • автомат питания оболочками;
  • лоток змейковый;
  • автомат питания сердечниками;
  • механизм подачи проволоки.
характеристикихарактеристики
Производительность 200+20 шт/мин
Коэффициент использования, не менее 0,7
Потребляемая мощность 16,7 кВт
Количество отсасываемого воздуха вытяжной вентиляции 2000 м3/час
Габаритные размеры без упаковки:
длина 3955 мм
ширина 1310 мм
высота 2030 мм
Масса нетто 6000 кг
Степпень защиты IP55

Автоматическая роторная линия М-ЛП

Автоматическая роторная линия М-ЛП

назначение

Автоматическая роторная линия модели М-ЛП предназначена для монтажа пули патрона.

выполняемые операции

  • Окончательная запрессовка узла в оболочку пули и загибка края оболочки;
  • Обжим первый хвостовой части оболочки пули;
  • Загибка первая края оболочки пули;
  • Загибка вторая края оболочки пули;
  • Обжим второй хвостовой части пули;
  • Калибровка пули по диаметру;
  • 100% автоматический контроль диаметра ведущей части пули;
  • 100% автоматический контроль высоты корпуса хвостовой части пули;
  • 100% автоматический контроль длины пули;
  • 100% автоматический контроль массы пули.

состав линии

  • станина;
  • главный привод;
  • ротор запрессовки «узла»;
  • ротор обжима первого;
  • амортизатор;
  • ротор загибки первой;
  • ротор загибки второй;
  • ротор обжима второго;
  • ротор калибровки;
  • ротор накатки;
  • ротор контроля;
  • установка запоминающего устройства;
  • транспортный ротор;
  • электрооборудование;
  • весовой узел.
характеристики
Производительность 200+20 шт/мин
Коэффициент использования, не менее 0,7
Потребляемая мощность 5,5 кВт
Габаритные размеры без упаковки:
длина 4085 мм
ширина 840 мм
высота 2030 мм
Масса нетто 6500 кг
Степпень защиты IP55

Агрегат М-АП

Агрегат М-АП

назначение

Агрегат модели М-АП предназначен для протирки опилками пули.

выполняемые операции

  • Загрузка пуль и опилок в секцию протирки;
  • Протирка;
  • Высевание опилок;
  • Выгрузка пуль (происходит в процессе загрузки).

состав агрегата

  • Барабан;
  • Привод;
  • Загрузочное устройство.
характеристики
Производительность 200+-5 шт/мин
Вентиляция вытяжная, количество отсасываемого воздуха 4000 м3/час
Потребляемая мощность 1,2 кВт
Расход сжатого воздуха 0,07 м3/час
Рабочая емкость бункера дозатора 10 л
Рабочая доза опилок 3 л
Габаритные размеры без упаковки:
длина 1425 мм
ширина 920 мм
высота 1724 мм
Масса нетто 1000 кг
Степпень защиты IP55

Станок М-УОП

Станок М-УОП

назначение

Станок модели М-УОП предназначен для визуального контроля качества поверхности пули.

выполняемые операции

100% визуальный контроль пуль.

состав станка

  • станина;
  • привод установки осмотра;
  • редуктор винтовой;
  • автомат питания;
  • лоток змейковый;
  • механизм транспортирования изделий;
  • электрооборудования;
  • осветительная установка.
  • станина;
  • привод установки осмотра;
  • редуктор винтовой;
  • автомат питания;
  • лоток змейковый;
  • механизм транспортирования изделий;
  • электрооборудования;
  • осветительная установка.
  • станина;
  • привод установки осмотра;
  • редуктор винтовой;
  • автомат питания;
  • лоток змейковый;
  • механизм транспортирования изделий;
  • электрооборудования;
  • осветительная установка.
характеристики
Производительность (120+-10)х2 шт/мин
Потребляемая мощность 1 кВт
Габаритные размеры без упаковки:
длина 1445 мм
ширина 850 мм
высота 1400 мм
Масса нетто 350 кг
Степпень защиты IP55

Волочильный стан ВС 1/550

Волочильный стан ВС 1/550

назначение

Волочильный стан ВС1/550 предназначен для холодного волочения стальной проволоки.

выполняемые операции

Калибровка стальной проволоки.

состав станка

  • Волочильный стан;
  • Острильный станок;
  • Бунтодержатель.
характеристики
Производительность (120+-10)х2 шт/мин
Потребляемая мощность 1 кВт
Габаритные размеры без упаковки:
длина 1445 мм
ширина 850 мм
высота 1400 мм
Масса нетто 350 кг
Степпень защиты IP55

Пресс горизонтальный ВВСО

Пресс горизонтальный ВВСО

назначение

Пресс горизонтальный ВВСО предназначен для холодной высадки стального сердечника пули для патрона.

выполняемые операции

Штамповка сердечника.

состав пресса

  • станина;
  • ползун;
  • коленчатый вал;
  • привод;
  • подача;
  • привод подачи и выталкивания;
  • механизм реза;
  • разматывающее устройство.
характеристики
Производительность 120+-10 шт/мин
Коэффициент использования, не менее 0,7
Усилие на ползуне 50 т
Потребляемая мощность 3 кВт
Габаритные размеры без упаковки:
длина 2400 мм
ширина 1300 мм
высота 1250 мм
Масса нетто 2300 кг
Степпень защиты IP55

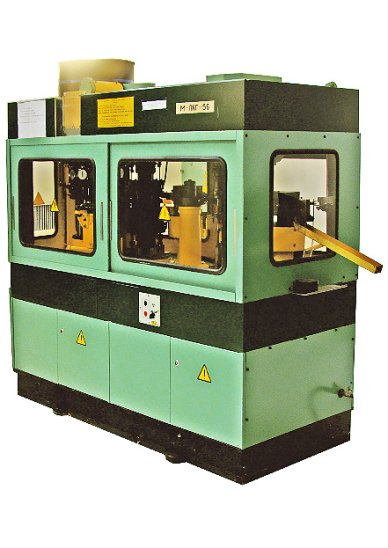

Автоматическая роторная линия М-ЛКГ-56

Автоматическая роторная линия М-ЛКГ-56

назначение

Автоматическая роторная линия модели М-ЛКГ-56 предназначена для вставки капсюля в гильзу.

выполняемые операции

  • Вставка капсюля;
  • 100% автоматический контроль глубины посадки капсюля.

состав линии

  • станина;
  • главный привод;
  • амортизатор;
  • устройство запоминающее;
  • пульт сигнализации;
  • пульт управления;
  • ротор вставки;
  • ротор контроля;
  • транспортные роторы;
  • кассета питания капсюлями;
  • ротор резервной операции;
  • ротор загрузки.
характеристики
Производительность 200+20 шт/мин
Коэффициент использования, не менее 0,7
Установленная мощность 1,5 кВт
Расход сжатого воздуха 7 м3/ч
Давление 0,2 МПа
Габаритные размеры без упаковки:
длина 2010 мм
ширина 880 мм
высота 1965 мм
Масса нетто 2500 кг
Степпень защиты IP67

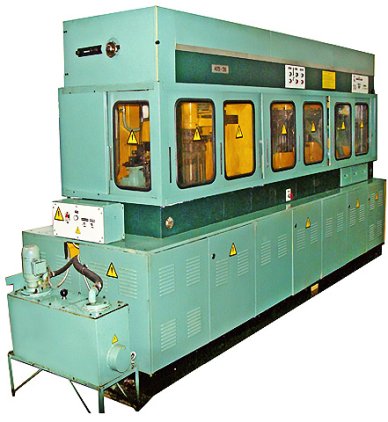

Автоматическая роторная линия М-ЛСП-56

Автоматическая роторная линия М-ЛСП-56

назначение

Автоматическая роторная линия модели М-ЛСП-56 предназначена для сборки, контроля по геометрическим параметрам и массе патрона.

выполняемые операции

  • Правка дулец;
  • Наполнение зарядной камеры порохом;
  • Проверка наличия метательного заряда;
  • Предварительная сборка пули с гильзой;
  • Окончательная сборка пули с гильзой;
  • Обжим дульца патрона;
  • 100% контроль конфигурации патрона;
  • 100% контроль длины корпуса гильзы
  • в патроне;
  • 100% контроль длины патрона;
  • 100% контроль массы патрона.

состав линии

  • станина;
  • главный привод;
  • ротор питания гильзами;
  • ротор расправки;
  • ротор дозирования;
  • ротор предварительной вставки;
  • ротор окончательной вставки;
  • ротор обжима;
  • роторы контроля;
  • ротор контроля длины;
  • весы;
  • автомат питания пулей;
  • запоминающие устройства.
характеристики
Производительность 200+20 шт/мин
Коэффициент использования, не менее 0,7
Потребляемая мощность 2 кВт
Габаритные размеры без упаковки:
длина 3680 мм
ширина 1170 мм
высота 2000 мм
Масса нетто 5300 кг
Степпень защиты IP67

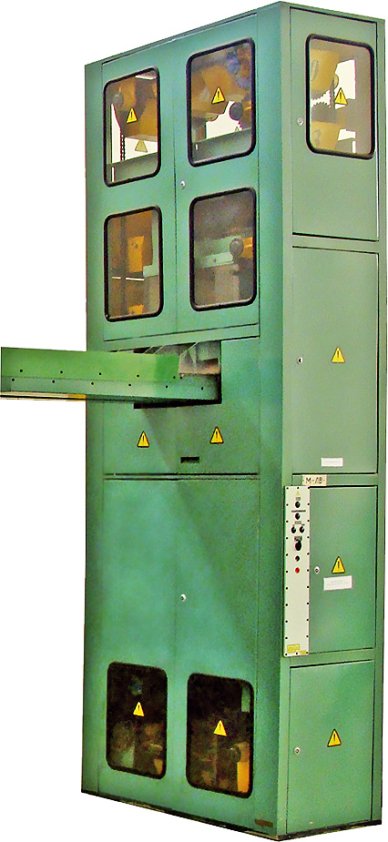

Линия выдержки М-ЛВ

Линия выдержки М-ЛВ

назначение

Линия выдержки модели М-ЛВ предназначена для транспортировки и выдержки готовых патронов.

выполняемые операции

Выдержка готовых патронов.

состав линии

  • станина;
  • ограждение;
  • механизм загрузки;
  • транспортер патронов;
  • привод транспортера;
  • механизм опрокидывания;
  • транспортер ленточный;
  • привод ленточных транспортеров;
  • электрокоммуникация;
  • бункер.
характеристики
Производительность 200+20 шт/мин
Коэффициент использования, не менее 0,7
Потребляемая мощность 2,3 кВт
Габаритные размеры без упаковки:
длина 656 мм
ширина 1360 мм
высота 3665 мм
Масса нетто 1656 кг
Емкость каждого ковша линии 10+-1 л
Емкость компенсирующего бункера 80+-1 л
Степпень защиты IP67

Автоматическая роторно-цепная линия М-ЛГП-56

Автоматическая роторно-цепная линия М-ЛГП-56

назначение

Автоматическая роторно-цепная линия модели М-ЛГП-56 предназначена для герметизации патронов.

выполняемые операции

  • герметизация по стыку гильзы и пули;
  • герметизация по стыку капсюльного гнезда с капсюлем;
  • сушка;
  • 100% визуальный контроль патронов по внешнему виду.

состав линии

  • станина;
  • ограждение;
  • роторы герметизации;
  • главный привод;
  • автомат питания;
  • роторы питания;
  • цепь.
характеристики
Производительность 200+20 шт/мин
Коэффициент использования, не менее 0,7
Потребляемая мощность 1,8 кВт
Количество отсасываемого воздуха вытяжной вентиляции 500 м3/час
Габаритные размеры без упаковки:
длина 2660 мм
ширина 1626 мм
высота 1700 мм
Масса нетто 4160 кг
Степпень защиты IP67

Линия упаковки ЛУ-56

Линия упаковки ЛУ-56

назначение

Линия модели ЛУ-56 предназначена для упаковки патронов.

выполняемые операции

  • Комплектование патронов в ряд;
  • Комплектование рядов патронов по высоте с прокладыванием рядов патронов бумажными прокладками;
  • Формирование пакета;
  • Сшивка клапанов пакета;
  • Взвешивание пакета с патронами;
  • Размагничивание патронов в пакете.

состав линии

  • станина;
  • два автомата питания;
  • два лотка змейковых;
  • транспортер патронов;
  • ротор комплектации;
  • механизм подачи прокладки;
  • механизм подачи бумаги;
  • механизм приема патронов;
  • транспортер пачки;
  • механизм формообразования пакета;
  • механизм формообразования торцев;
  • механизм сшивки пачек;
  • блок взвешивания;
  • установка привода;
  • валы распределительные;
  • шкаф герметичный.
характеристики
Производительность 200+20 шт/мин
Потребляемая мощность, (установленная*) 2,1 кВт
Габаритные размеры без упаковки:
длина 2570 мм
ширина 1300 мм
высота 1570 мм
Масса нетто 1700 кг
Степпень защиты IP67
